Pohled zepředu

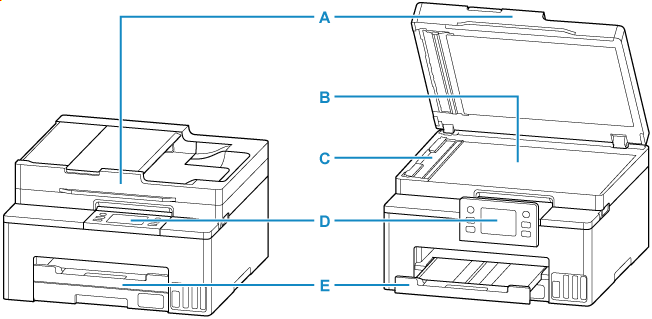

A: Kryt dokumentu

Po jeho otevření můžete položit originál na skleněnou desku skeneru.

B: Skleněná deska

Sem vložte originál.

C: Pomocník pro skenování ADF

Vyjměte pouze během čištění podavače ADF.

D: Ovládací panel

Umožňuje změnit nastavení tiskárny a ovládat ji. Před zahájením tisku se panel otevře pomocí výstupního zásobníku na papír.

• Ovládací panel

E: Výstupní zásobník na papír

Zde jsou vysouvány výtisky. Před tiskem ji vytáhněte.

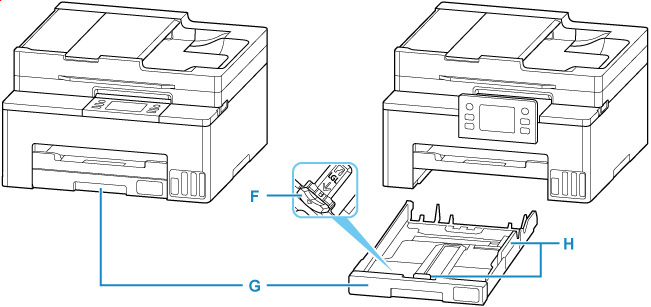

F: Zarážka pro změnu velikosti

Slouží k vložení papíru velikosti Legal do kazety.

G: Kazeta

Proběhne vložení papíru a jeho zasunutí do tiskárny.

• Vložení běžného papíru

H: Vodítka papíru

Posuňte vodítka tak, aby byla zarovnaná s pravým/levým/předním okrajem papíru.

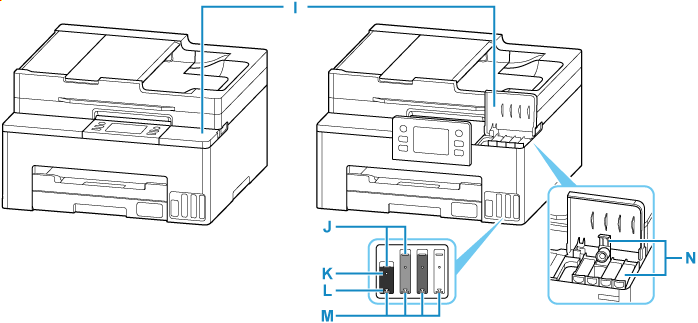

I: Kryty nádržek s inkoustem

Otevřete při doplňování nádržek s inkoustem.

J: Linka horního množství

Značí maximální kapacitu inkoustu.

K: Jedna tečka

Značí množství inkoustu, které je zapotřebí pro výměnu inkoustu v tiskové hlavě.

L: Linka spodního množství

Značí nejmenší dostatečně množství inkoustu pro tisk. Nádržku s inkoustem doplňte dříve, než hladina inkoustu klesne pod tuto linku.

M: Nádržky s inkoustem

Černá nádržka s inkoustem se nachází vlevo a barevné nádržky s inkoustem (azurová, purpurová a žlutá) se nacházejí vpravo.

Pokud je hladina některého inkoustu nízká, doplňte nádržky s inkoustem.

• Doplnění nádržek s inkoustem

N: Krytky nádržky

Otevřete při doplňování nádržek s inkoustem.

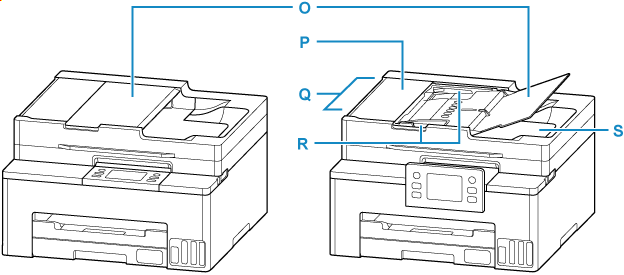

O: Zásobník na dokumenty

Po otevření tohoto zásobníku můžete vložit dokument do ADF. Vložit můžete dva nebo více listů dokumentu stejného formátu a tloušťky. Dokument vložte tak, aby strana, kterou chcete skenovat, směřovala nahoru.

P: Kryt podavače dokumentů

Tento kryt otevřete při odstraňování uvíznutých dokumentů.

Q: ADF (automatický podavač dokumentů)

Sem vložte dokument. Dokumenty vložené do zásobníku na dokumenty jsou skenovány automaticky po jednotlivých listech.

• Vkládání dokumentů do podavače ADF (automatický podavač dokumentů)

R: Vodítko dokumentu

Nastavte toto vodítko tak, aby odpovídalo šířce dokumentu v podavači ADF.

S: Výstupní otvor pro dokumenty

Do tohoto otvoru jsou dopraveny dokumenty skenované z ADF.
